2BV系列水环真空泵

  • 产品名称: 2BV系列水环真空泵
  • 产品分类: 真空泵
  • 公司名称: 山东首泉泵阀机械有限公司
  • 型号规格:
  • 产品用途:
  • 添加时间: 2020-08-12
  • 分    享:
产品详情

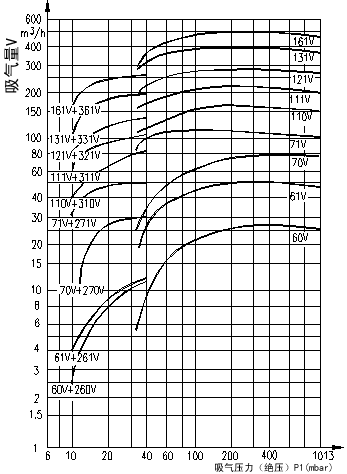

2BV系列真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接气蚀保护管，以对泵进行保护。如配大气喷射器，吸气压力可达10mbar，喷射器可直接安装在真空泵上。作为压缩机用时，其压力大至0.26MPa(绝压)    性能特点  1、机泵同轴式直联设计，节省空间，易于安装。 2、采用机械密封作为标准配置,消除了泄露,维护简便。 3、运行平稳，噪音可低至62分贝。 4、统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质更适用于更为苛刻的应用。 5、独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率较佳. 选型示例：   　①设计点参数： 　　吸气量v=100m3/h 　　吸气压力P1=40mbar   　②其余参数同标准状态（见注） 　　选择与设计点①接近的一条曲线   　③本例中为71V 　　根据曲线编号查出相应的产品型号 　　（即定贷号，但仅限于标准型） 　　如本例中可从71V中查得泵型为 　　2BV2071－ONC06-1p   　注：该性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。
技术参数

曲线编号

产品型号

最大气量m3/min

极限真空-Mpa

电机功率kW

泵转速r.p.m

工作液流量L/MIN

噪音
dB(A)

重量kg

60V

2BV-2060

0.45

0.097

0.81

2880

2

62

37

61V

2BV-2061

0.86

0.097

1.45

2880

2

65

41

70V

2BV-2070

1.33

0.097

2.35

2850

2.5

66

66

71V

2BV-2071

1.83

0.097

3.85

2860

4.2

72

85

110V

2BV-5110

2.75

0.097

4

1450

6.7

63

120

111V

2BV-5111

3.83

0.097

5.5

1450

8.3

68

150

121V

2BV-5121

4.66

0.097

7.5

1450

10

69

210

131V

2BV-5131

6.66

0.097

11

1430

15

73

280

161V

2BV-5161

8.33

0.097

15

970

20

74

390

110V

2BV-6110

2.75

0.097

4

1450

6.7

63

 　

111V

2BV-6111

3.83

0.097

5.5

1450

8.3

68

 　

121V

2BV-6121

4.66

0.097

7.5

1450

10

69

 　

131V

2BV-6131

6.66

0.097

11

1430

15

73

 　

161V

2BV-6161

8.33

0.097

15

970

20

74

 　

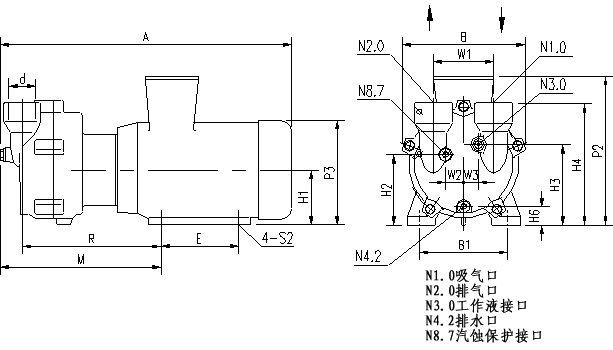

2BV2水环真空泵外形尺寸



型号 A B B1 E H1 H2 H3 H4 H6 M P2
2BV2060 455 186 140 100 90 118 126 195 37.5 244 250
2BV2061 476 186 140 100 90 118 126 195 37.5 263 250
2BV2070 545 223 160 140 100 128 146 222 33 280 270
2BV2071 566 223 190 140 112 140 158 234 45 309 300
型号 P3 R S2 W1 W2 W3 d N3.0 N4.2 N8.7
2BV2060 180 217 φ10 110 25.5 21 G1" G3/8" G1/4" G3/8"
2BV2061 180 236 φ10 110 25.5 21 G1" G3/8" G1/4" G3/8"
2BV2070 203 252 φ12 110 33 27 G11/2" G3/8" G1/4" G3/8"
2BV2071 225 278 φ12 110 33 27 G11/2" G3/8" G1/4" G3/8"

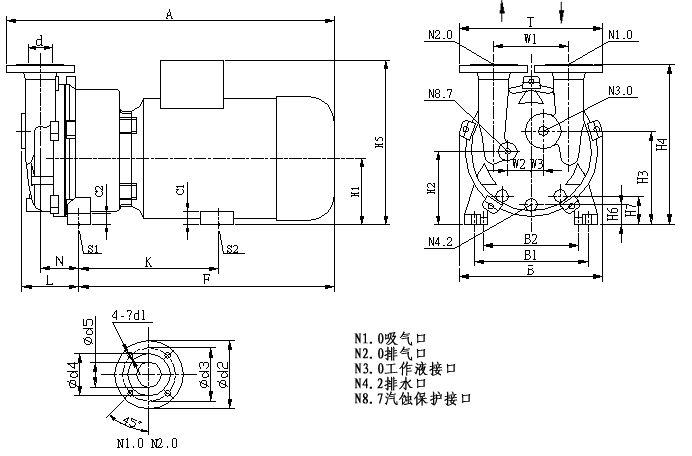

2BV5水环真空泵外形尺寸



型号 A B B1 B2 C1 C2 H1 H2 H3 H4 H5
2BV5110 637 325 255 190 41 26 140 156 202 361 328
2BV5111 679 325 265 216 36 26 150 166 212 371 363
2BV5121 771 347 265 216 36 26 150 167 217 385 363
2BV5131 852 377 300 254 35 30 175 194 249 427 435
2BV5161 1044 479 370 279 30 30 210 225 303 521 485
型号 H6 H7 K L F N S1 S2 T d1 d2
2BV5110 38 57 342 130 464 92 φ12 φ12 340 19 160
2BV5111 48 68 348 130 500 92 φ12 φ12 340 19 160
2BV5121 39 60 430 147 584 97 φ12 φ12 381.5 19 182
2BV5131 53 76 477.5 147 658.5 103 φ15 φ15 381.5 19 182
2BV5161 51 80 555 201 808 138 φ15 φ15 450 22 200
型号 d3 d4 d5 W1 W2 W3 d N3.0 N4.2 N8.7
2BV5110 123 97 52 180 52 27 DN50 G3/4" G3/8" G3/8"
2BV5111 123 97 52 180 52 27 DN50 G3/4" G3/8" G3/8"
2BV5121 142 113 66.5 200 57 29 DN65 G3/4" G3/8" G3/8"
2BV5131 142 113 66.5 200 57 29 DN65 G3/4" G3/8" G3/8"
2BV5161 156 130 80 250 81 41 DN80 G3/4" G3/8" G3/8"

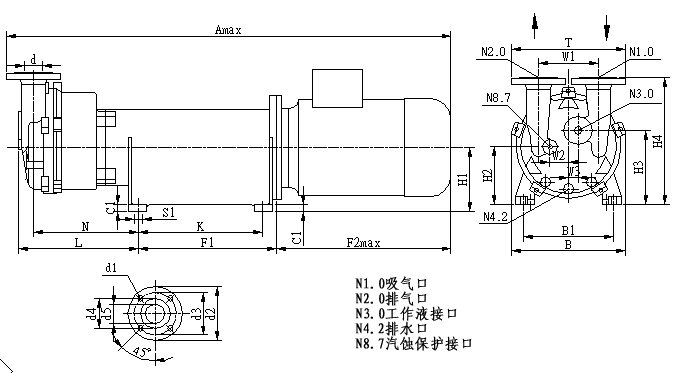

型号 Amax B B1 C1 F1 F2max H1 H2 H3 H4 K L N W1
2BV6110 1190 325 255 26 291 450 160 173 223 381 250 319 281 180
2BV6111 1237 325 279 26 360 470 180 196 242 401 320 365 327 180
2BV6121 1368 347 279 26 360 575 180 197 247 415 320 384 342 200
2BV6131 1495 377 320 26 461 585 215 234 287 467 414 405 357 200
2BV6161 1625 479 370 26 461 640 215 230 310 526 414 480 416 250
型号 W2 W3 S1 T d1 d2 d3 d4 d5 d N3.0 N4.2 N8.7
2BV6110 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"
2BV6111 52 27 φ13 340 19 160 123 97 52 DN50 G3/4" G3/8" G3/8"
2BV6121 57 29 φ13 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"
2BV6131 57 29 φ15 381.5 19 182 142 113 66.5 DN65 G3/4" G3/8" G3/8"
2BV6161 81 41 φ15 450 22 200 156 130 80 DN80 G3/4" G3/8" G3/8"
