SZ系列水环式真空泵

SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。     　　由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。工作真空范围为-0.03---0.08MPa。

技术参数

型 号 真空最大吸气量 （m3/min) 压缩机最大排气量 （m3/min) 电机 功率 (Kw) 转速 r.p.m 水耗量 (L/min) 最大真空度 (%) 最大压力 (MPa) 泵重 (整机) (Kg) 当真空度为 当压力为 (MPa) 真空泵 压缩机 0% 40% 60% 80% 90% 0 0.05 0.08 0.1 0.15 SZ-1 1.5 0.64 0.4 0.12 - 1.5 1 - - - 4 5.5 1440 10 84 0.12 310 SZ-2 3.4 1.65 0.95 0.25 - 3.4 2.6 2 1.5 - 7.5 11 1450 30 87 0.14 380 SZ-3 11.5 6.8 3.6 1.5 0.5 11.5 9.2 8.5 7.5 3.5 22 37 970 70 92 0.17 1300 SZ-4 27 17.6 11 3 1 27 26 20 16 9.5 70 80 730 100 93 0.21 1500

水环泵真空性能曲线

水环压缩机性能曲线

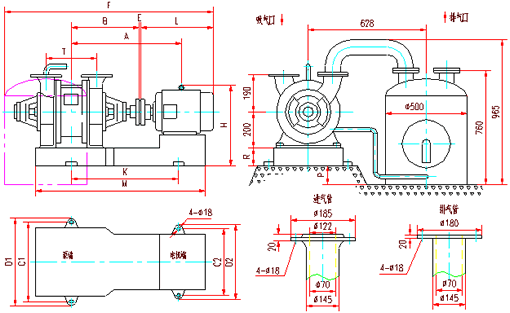

  SZ-1、SZ-2真空泵 SZ-1、SZ-2压缩机外形及安装尺寸   Z-3真空泵、压缩机 SZ－4真空泵、压缩机外形及安装尺寸      SZ-1、SZ-2真空泵外形及安装尺寸

技术参数

代号 A B C1 C2 D1 D2 E F H R K T M L 地脚螺栓 SZ-1 528 313 420 342 470 392 2 280 315 87 513 190 813 414   M16×400 SZ-2 646 378 454 370 514 430 2 346 315 80 640 320 1029 523

SZ-1、SZ-2压缩机外形及安装尺寸

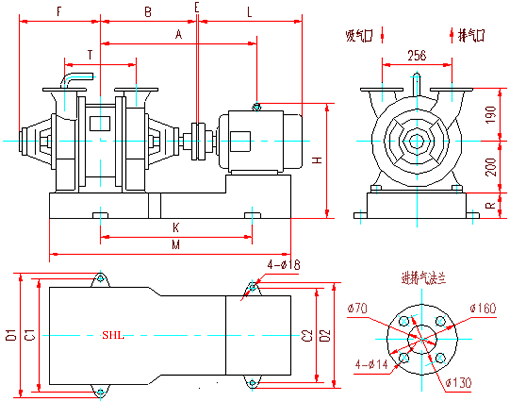

SZ-3真空泵、压缩机外形及安装尺寸

技术参数

代号 A B C D H I J K L M N P Q R S SZ－3真空泵 2202 4 768 655 1177 1737 1357 1100 330 142.5 912.5 295 380 420 1050 SZ－3压缩机 2357 4 768 655 1246 1836 1357 1100 330 142.5 912.5 295 380 420 1050 代号 T V2 V1 W1 W2 X Y d1 d2 d3 d4 d5 d6   地脚螺栓 SZ－3真空泵 650 480 580 650 550 20 320 235 200 125 205 170 100       M24×630 SZ－3压缩机 650 540 580 650 610 20 320 235 200 125 205 170 100

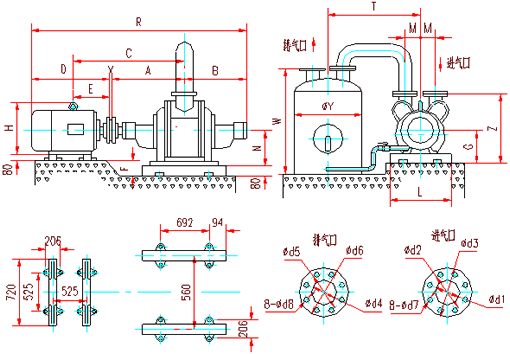

SZ－4真空泵、压缩机外形及安置尺寸



代号 A B C D H G X M Y W T N L SZ-4真空泵 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826 SZ-4压缩机 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826 代号 R Z d1 d2 d3 d4 d5 d6 d7 d8 F E 地脚螺栓 SZ-4真空泵 2733 950 175 225 290 150 225 260 18 18 70 575   M24×630 SZ-4压缩机 2733 950 175 225 290 150 225 260 18 18 70 575
