2SY系列水环真空泵

•

• 产品名称: 2SY系列水环真空泵
• 产品分类: 真空泵
• 公司名称: 山东首泉泵阀机械有限公司
• 型号规格:
• 产品用途:
• 添加时间: 2017-04-20
• 分    享:

产品详情

2SY系列水环压缩机广泛应用于石油、化工、医药等行业的气体压缩输送、尾气回收等。具有压力高，结构紧凑，使用可靠，操作方便以及高压区抽速大等特点。　　由于在压缩过程中，是在等温状态下进行的，因此在压缩易燃、易爆气体时，不易发生危险，所以其应用更加广泛。

技术参数

型号 抽气量（m3/min) 极限压强(MPa) 电机功率(Kw) 泵转速(r.p.m) 吸排气口径(mm) 供水量(L/M) 最大 当吸入压强为0.55MPa时 2SY-6 6 4.5 0.6 55 2870 80 100~120 2SY-9 9 7 0.6 90 1450 100 130~150 2SY-12 12 9.5 0.6 110 1450 100 160~180 2SY-15 15 12 0.6 160 1450 125 180~200 2SY-20 20 16 0.6 185 980 150 200~220 2SY-30 30 24 0.6 250 980 200 220~250

注：1、表中所列性能指标是在下列条件得出： ①大气压1.013x105Pa ②水温15℃ ③空气温度20℃ ④相对湿度70% 2、供水量随排气压力的大小稍作调整，排气压力大时，供水量取大值 3、抽气量偏差不超过±10%

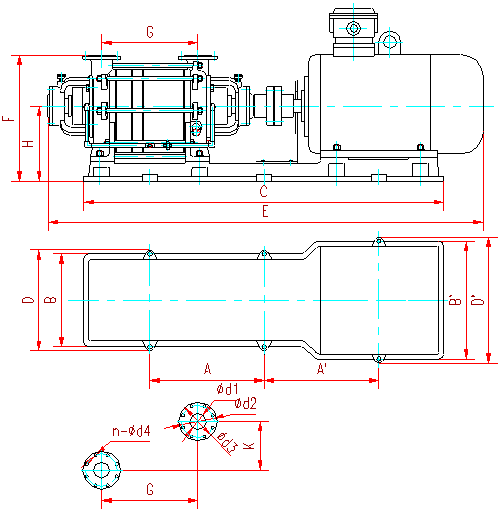

2SY水环压缩机安装尺寸：

型号 A A' B B' C D D' E F H G K d1 d2 d3 d4 n 2SY-6 525 525 490 590 1580 550 650 1920 640 380 295 200 60 135 160 14 6 2SY-9 625 625 572 640 1930 622 690 2310 775 462 465 300 100 180 215 18 8 2SY-12 680 645 572 725 2050 622 775 2540 775 462 520 300 100 180 215 18 8 2SY-15 700 685 572 725 2180 622 775 2740 805 492 600 300 125 200 235 18 8

安装尺寸图
