SK系列水环式真空

SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。 　　SK系列水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。 　　工作真空范围为-0.03---0.08MPa。

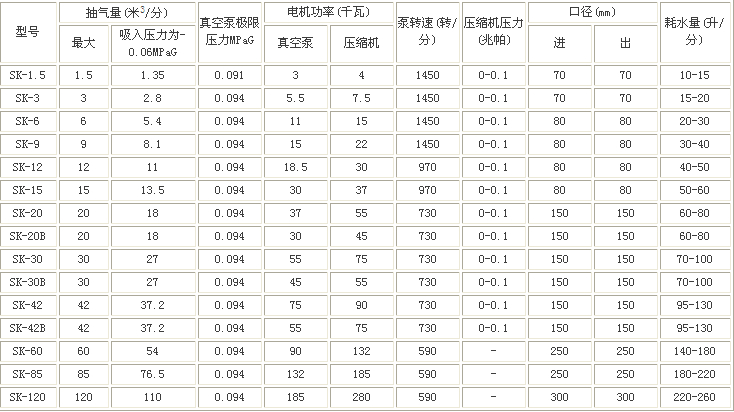

注：一、表内数值是在下列条件下得出： 1. 水温15℃ 2. 空气20℃ 3. 气体相对湿度70% 4. 大气压力0.1013MPa

二、抽气量偏差不超过±10% 　　附：外形及安装尺寸图 · SK-0.4、SK-0.8外形及安装尺寸图 · SK-1.5、SK-3外形及安装尺寸图 · SK-6、SK-12、SK-20、SK-30、SK-42外形及安装尺寸图 · SK-60、SK-85、SK-120外形及安装尺寸图 · 性能曲线

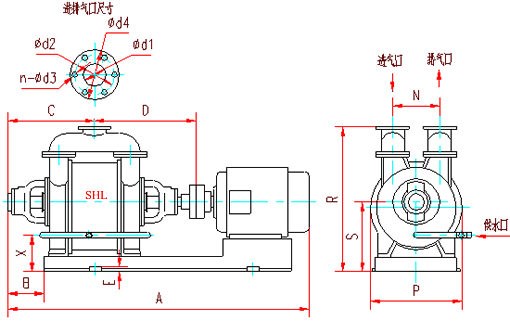

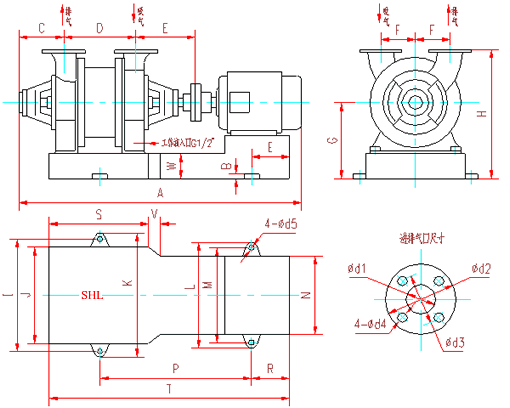

   SK-0.4、SK-0.8水环式真空泵及压缩机外形及安装尺寸图

代号	A	B	C	D	E	F	G	H	I	J	d
SK-0.4	245	140	285	34	421	200	263	270	80	60	G1"
SK-0.8	270	140	310	34	464	200	263	270	80	78	G1"

代号	A	B	C	D	E	F	G	H	I	J	K	L	M	N
SK-15	947	25	172	180	215	130	289	475	420	355	470	392	342	248
SK-3	1122	25	172	260	215	130	289	475	454	355	504	420	370	300
代号	P	R	S	T	W	d1	d2	d3	d4	d5	Z	V	底脚螺栓
SK-1.5	513	100	260	735	177	70	160	130	14	18	187	40	M16×400
SK-3	640	100	370	900	177	70	160	130	14	18	195	60	M16×400

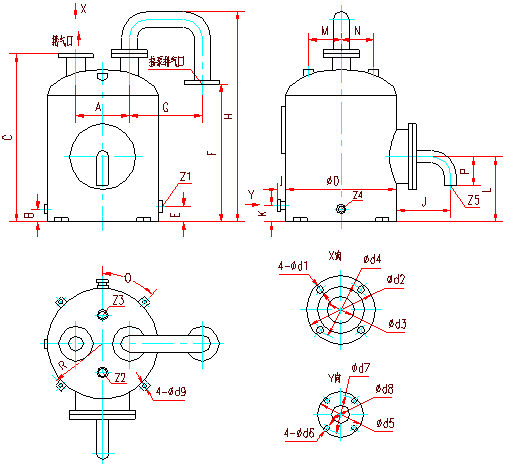

SK-1.5、SK-3水环式真空泵及压缩机用气水分离器外形及安装尺寸

A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	R
240	50	760	500	70	620	380	965	40	230	70	300	150	150	140	275
Z1	Z2	Z3	Z4	Z5	d1	d2	d3	d4	d5	d6	d7	d8	d9	0	-
G3/8"	G1"	G1/2"	G1/2"	G1.5"	14	160	65	130	90	12	65	15	14	45°	-

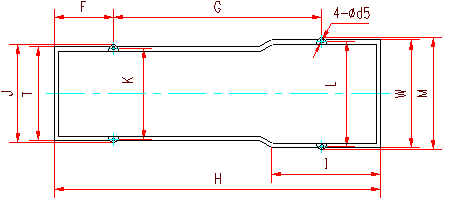

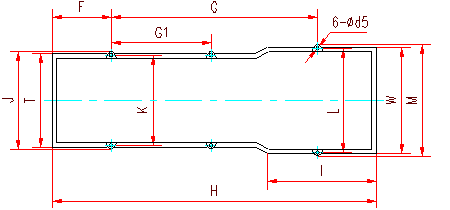

SK-6、SK-12、SK-20真空泵、压缩机及SK-30真空泵底脚安装尺寸

SK-30压缩机及SK-42真空泵底脚安装尺寸

代号		A	B	C	D	E	F	G/G1	H	I	J	K	L	M	N
SK-6	真空泵	1432	114	370	457	30	235	800	1225	/	470	420	420	470	210
	压缩机	1477	91	370	457	30	235	800	1225	/	470	420	420	470	210
SK-12	真空泵	1761	141	448	538	30	300	940	1468	858	580	520	460	520	280
	压缩机	1831	141	448	538	30	300	990	1520	/	580	520	520	580	280
SK-20	真空泵	2100	141	491	609	30	340	1132	1780	/	690	630	630	690	350
	压缩机	2370	159	491	609	30	340	1210	1895	686	690	630	720	780	350
SK-30	真空泵	2500	144	556	674	30	405	1270	2020	685	690	630	720	780	350
	压缩机	2570	144	556	674	30	405	1295	2071	711	690	630	700	760	350
SK-42	真空泵	2720	144	630	750	30	480	1445	2221	711	690	630	700	760	350
代号		P	R	S	T	W	X	Z	d1	d2	d3	d4	d5	n	底脚螺栓
SK-6	真空泵	330	610	315	410	410	183	G1/2"	80	130	14	160	18	4	M16×400
	压缩机	330	610	315	410	410	183	G1/2"	80	130	14	160	18	4
SK-12	真空泵	440	740	355	520	460	163	G1/2"	80	150	14	180	27	4	M24×600
	压缩机	440	755	370	520	520	178	G1/2"	80	150	14	180	27	4
SK-20	真空泵	680	1010	485	650	650	220	G3/4"	150	200	18	235	27	6	M24×600
	压缩机	680	1015	490	650	720	225	G3/4"	150	200	18	235	27	6
SK-30	真空泵	680	1010	485	650	720	220	G3/4"	150	200	18	235	27	6	M24×600
	压缩机	680	1015	490	650	708	225	G3/4"	150	200	18	235	27	6
SK-42	真空泵	680	1015	490	650	708	225	G3/4"	150	200	18	235	27	6	M24×600

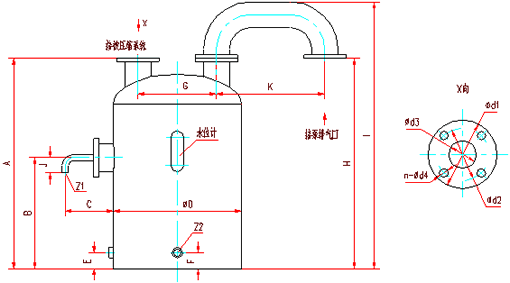

SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图

代号	A	B	C	D	E	F	G	H	I	J	K	Z1	Z1'	Z2	n	d1	d2	d3	d4
SK-6	740	320	250	500	60	80	220	870	1030	140	500	1.5"	2.5"	G1/2"	4	160	130	65	14
SK-12	910	400	250	650	60	80	260	1080	1230	140	500	1.5"	2.5"	G1/2"	4	185	150	80	18
SK-30	1070	610	250	650	60	80	260	1130	1408	140	500	1.5"	2.5"	G1/2"	8	235	200	125	18

注：SK-20、SK-42与SK-30分离器通用

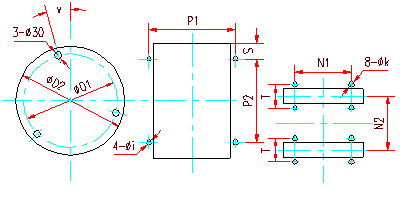

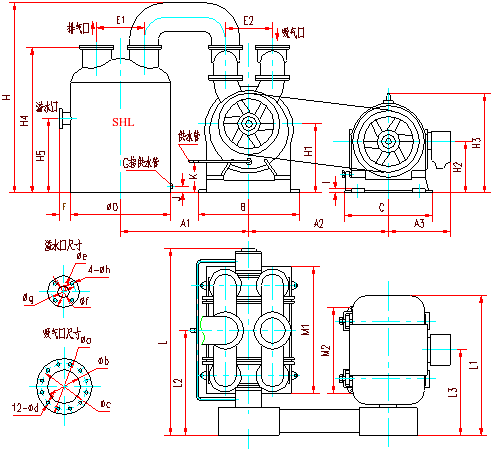

底脚安装尺寸

代号	A1	A2	A3	B	C	D	D1	D2	E1	E2	F	H	H1	H2	H3	H4
SK-60	1283	1430	620	1020	1088	1000	1089	1170	500	465	100	1915	695	525	1025	1474
SK-85	1283	1430	660	1020	1158	1000	1089	1170	500	465	100	1915	695	550	1110	1474
SK-120	1773	1528	620	1330	/	1400	1512	1612	640	705	100	2458	945	600	1255	1970
代号	H5	I	J	K	L	L1	L2	L3	M1	M2	N1	N2	P1	P2	S	T
SK-60	750	35	80	305	1928	1305	1000	815	1215	830	620	490	940	910	153	260
SK-85	750	35	80	305	2178	1510	1125	915	1465	990	690	630	940	1160	153	280
SK-120	1000	50	150	520	2340	1445	1224	926	1740	960	710	620	1210	1240	250	300
代号	a	b	c	d	e	f	g	h	i	j	k	x	G	底脚螺栓
SK-60	370	250	335	18	205	100	170	18	18	36	36	15°	G1"	M30×500
SK-85	370	250	335	18	205	100	170	18	18	36	36	15°	G1"	M30×500
SK-120	435	300	395	23	205	100	170	18	18	48	48	0	G1.25"	M42×630

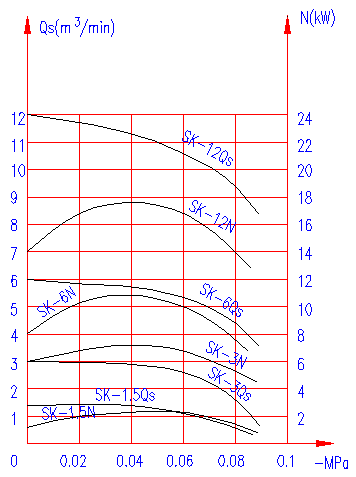

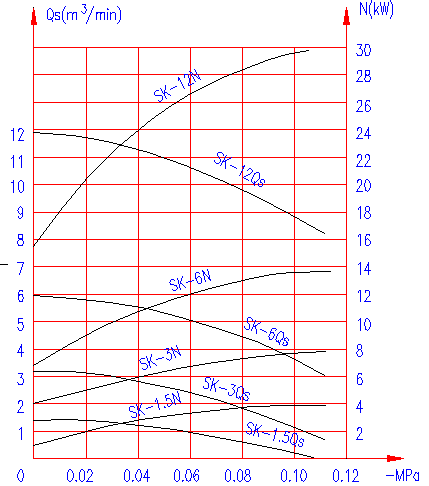

抽气量1.5~15m3/min压缩机工作性能曲线	抽气量1.5~15m3/min真空泵工作性能曲线

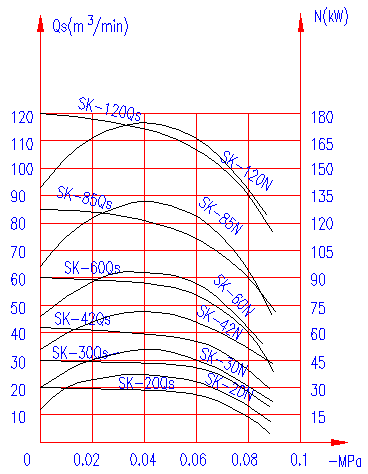

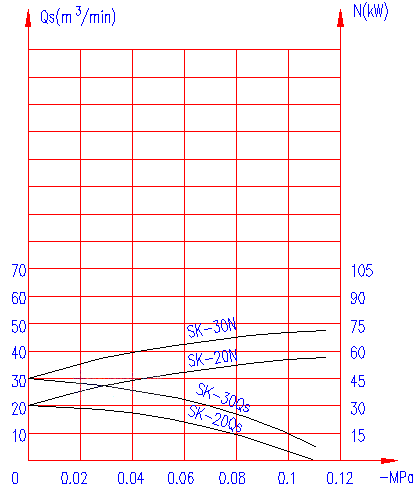

抽气量20~30m3/min压缩机工作性能曲线	抽气量20~120m3/min真空泵工作性能曲
