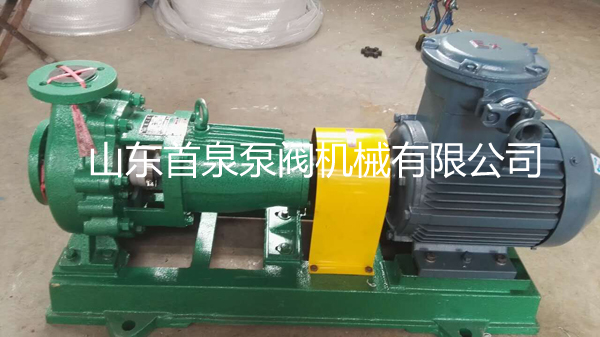

IHF衬氟泵

 IHF衬氟泵
一、IHF离心泵概述
   IHF型氟塑料离心泵（简称IHF离心泵）由标准化工泵改进而来，是我公司结合多年生产经验与实践中将不足全部优化而来的更新换代产品。该系列泵采用国际标准的水力模型，泵体采用金属外壳内衬F46（或进口PFA高温氟塑料），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封（特殊工况采用高温耐磨机封，也可配套使用带水冷的机封），进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

二、机封的选配
    该系列泵标配先进的外装式波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可选配内装式水冷却硬对硬“高温耐磨机封”，适用温度可达150度，对于输送含“氟离子”介质时应选用“无压烧结碳化硅”材质，对于强碱介质时，可选用99.9%氧化铝材质，用户选型可根据实际工况任意选择。
三、广泛的用途
    IHF离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的认可，目前已被广泛应用于：化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺（目前国内大部分离子膜烧碱项目用泵均选用我公司产品）、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-20℃～120℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前受使用单位欢迎的泵类设备。
    IHF离心泵经常被作为以下泵来使用：
a）卸酸碱泵：运酸碱的槽车到达罐区后，用卸酸碱泵将槽车中的酸碱卸至大储罐中；
b）酸碱循环泵：将此泵安装在酸碱槽的边上，用来打循环；
c）酸喷淋泵：用此泵将槽里的酸抽出打到高位，喷淋出来，以吸收某种气体或介质；
d）酸碱输送泵：常用的工况，将酸碱从储罐中打到目的地；
e）腐蚀性污水提升泵：将污水池的污水，输送到目的地点进行处理。
四、型号意义

IHF50-32-160
IHF	氟塑料化工离心泵代号	50	进口直径为50mm
32	出口直径为32mm	160	叶轮名义直径为160mm

五、IHF离心泵性能参数表

参数      型号	转速 （n=2900r/min）			转速 (n=1450r/min)			汽蚀余量 NPSH（m）	进出口径 （mm）
	流量 （m³/h）	扬程 （m）	电机功率（KW）	流量 （m³/h）	扬程 （m）	电机功率（KW）		进口	出口
IHF40-25-125	4	21	1.5	2	5.5	0.55	3	40	25
	6.5	20		3.2	5
	8	18		4	4
IHF40-25-160	4	33	2.2	2	9	0.55	3	40	25
	6.5	32		3.2	8
	8	28		4	7
IHF40-25-200	4	51	4	2	13	0.55	3	40	25
	6.5	50		3.2	12.5
	8	47		4	12
IHF40-25-250	4	81	11	2	20.5	1.5	3	40	25
	6.5	80		3.2	20
	8	78		4	19.5
IHF50-32-125	7	22	2.2	4	5.5	0.55	3	50	32
	12.5	20		6.3	5
	15	16		8	4
IHF50-32-160	7	33	4	4	9	0.55	3	50	32
	12.5	32		6.3	8
	15	30		8	7
IHF50-32-200	10	51	7.5	4	13	1.1	3	50	32
	12.5	50		6.3	12.5
	15	47		8	12
IHF50-32-250	10	81	11	4	20.5	1.5	5	50	32
	12.5	80		6.3	20
	15	76		8	19.5
IHF65-50-125	15	22	3	8	5.5	0.55	3.5	65	50
	25	20		12.5	5
	30	18		15	4
IHF65-50-160	15	33	5.5	8	9	1.1	3.5	65	50
	25	32		12.5	8
	30	28		15	7
IHF65-40-200	15	51	11	8	13	1.5	3.5	65	40
	25	50		12.5	12.5
	30	45		15	123
IHF65-40-250	15	82	18.5	8	20.5	3	3.5	65	40
	25	80		12.5	20
	30	72		15	19.5
IHF80-65-125	35	22	5.5	16	5.5	1.1	4	80	65
	50	20		25	5
	60	18		35	4
IHF80-65-160	35	33	11	16	9	1.5	4	80	65
	50	32		25	8
	60	27		35	7
IHF80-50-200	35	52	15	16	13	2.2	4	80	65
	50	50		25	12.5
	60	45		35	12
IHF80-50-250	35	82	30	16	20.5	4	4.5	80	50
	50	80		25	20
	60	75		35	19.5
IHF80-50-315	35	127	37	16	34	7.5	4.5	80	50
	50	125		25	32
	60	123		35	30
IHF100-80-125	65	22	11	35	5.5	1.5	4.5	100	80
	100	20		50	5
	120	18		60	4
IHF100-80-160	65	35	15	35	9	2.2	5	100	80
	100	32		50	8
	120	26		60	7
IHF100-65-200	65	51	30	35	13	4	5	100	65
	100	50		50	12.5
	120	43		60	12
IHF100-65-250	65	82	55	35	20.5	7.5	5	100	65
	100	80		50	20
	120	65		60	19.5
IHF100-65-315	65	127	75	35	34	11	5	100	65
	100	125		50	32
	120	123		60	30
IHF125-80-160	100	38	30	50	10	4	5	125	80
	160	32		80	8
	180	26		90	6
IHF125-100-200	120	55	55	65	13	7.5	6	125	100
	200	50		100	12.5
	220	45		120	10
IHF125-100-250	150	82	75	65	21	15	6	125	100
	200	80		100	20
	240	78		120	18
IHF125-100-315				65	36	18.5	6	125	100
				100	32
				120	30
IHF125-100-400				65	53	30	6	125	100
				100	50
				120	48
IHF150-125-250				130	20.5	22	7	150	125
				200	20
				240	19.5
IHF150-125-315				120	34	45	7	150	125
				200	32
				240	30
IHF150-125-400				120	52	75	7	150	125
				200	50
				240	48
IHF200-150-250				240	20.5	55	7.5	200	150
				400	20
				480	17
IHF200-150-315				240	36	75	7.5	200	150
				400	32
				480	29
IHF200-150-400				240	52	110	7.5	200	150
				400	50
				480	48
IHF250-200-315				400	32.5	75	8	250	200
				600	32
				700	30.5
IHF300-250-315				600	32.5	90	8	300	250
				800	32
				900	30.5
IHF300-250-400				800	48	160	7.5	300	250
				1000	45
				1200	42
注：若规格型号超出此范围，我公司可根据用户要求予以调整
